Kodierungen und Schadensbilder.
Hier ist der Schadenskatalog zu finden.
-
Kodes zu Leitungen
-
BA Struktur
- BAA Verformung
- BAB Rissbildung
- BAC Rohrbruch/Einsturz
- BAD Defektes Mauerwerk
- BAE Fehlender Mörtel
- BAF Oberflächenschaden
- BAG Einragender Anschluss
- BAH Schadhafter Anschluss
- BAI Einragendes Dichtungsmaterial
- BAJ Verschobene Verbindung
- BAK Feststellung der Innenauskleidung
- BAL Schadhafte Reparatur
- BAM Schadhafte Schweißnaht
- BAN Poröses Rohr
- BAO Boden sichtbar
- BAP Hohlraum sichtbar
-
AE Grundinformation
-
-
Kodes zu Knoten
-
DA Struktur
- DAA Verformung
- DAB Rissbildung
- DAC Bruch/Einsturz
- DAD Defektes Mauerwerk
- DAE Fehlender Mörtel
- DAF Oberflächenschaden
- DAG Einragender Anschluss
- DAH Schadhafter Anschluss
- DAI Einragendes Dichtungsmaterial
- DAJ Verschobene Verbindung
- DAK Feststellung der Innenauskleidung
- DAL Schadhafte Reparatur
- DAM Schadhaftende Schweißnaht
- DAN Poröse Wand
- DAO Boden sichtbar
- DAP Hohlraum sichtbar
- DAQ Schadhafte Steighilfen
- DAR Schäden an Abdeckung oder Rahmen
-
CE Grundinformation
-
Bilder
Videos
Beschreibung

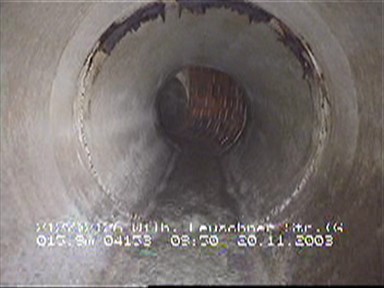

BAI
Einragendes Dichtungsmaterial
Das für die Abdichtung einer Rohrverbindung von zwei aneinandergrenzenden Rohren verwendete Dichtungsmaterial ragt ganz oder teilweise in die Rohrleitung ein.
Art des Dichtungsmaterial:
A - Dichtring - Zur eindeutigen Verwendung bei der Beurteilung des Zustandes ist Charakterisierung 1 (A) bei allen Dichtungsarten zu verwenden, wenn durch die Feststellung die Dichtheit der Verbindung nicht gegeben ist. Die Charakterisierung 2 ist erforderlich.
Z - anderer Dichtungsart - wenn dies verwendet wird, müssen weitere Angaben als Anmerkung aufgezeichnet werden. Charakterisierung 1 (Z) bezieht sich auf alle anderen Zustände, z. B. einragende Dichtungsmassen. Charakterisierung 2 ist dann nicht erforderlich. Die Quantifizierung ist im Hinblick auf die Behinderung des Abflusses vorzunehmen.
A - Dichtring - Zur eindeutigen Verwendung bei der Beurteilung des Zustandes ist Charakterisierung 1 (A) bei allen Dichtungsarten zu verwenden, wenn durch die Feststellung die Dichtheit der Verbindung nicht gegeben ist. Die Charakterisierung 2 ist erforderlich.
Z - anderer Dichtungsart - wenn dies verwendet wird, müssen weitere Angaben als Anmerkung aufgezeichnet werden. Charakterisierung 1 (Z) bezieht sich auf alle anderen Zustände, z. B. einragende Dichtungsmassen. Charakterisierung 2 ist dann nicht erforderlich. Die Quantifizierung ist im Hinblick auf die Behinderung des Abflusses vorzunehmen.
Bei Dichtringen ist die Art des Einragens aufzuzeichnen:
A - sichtbar verschoben, jedoch nicht in die Rohrleitung hineinragend
B - einragend, aber nicht gebrochen- oberhalb der Mitte - tiefster Punkt liegt oberhalb der horizontalen Mittellinie
C - einragend, aber nicht gebrochen- unterhalb der Mitte - tiefster Punkt liegt unterhalb der horizontalen Mittellinie
D - einragend und gebrochen
A - sichtbar verschoben, jedoch nicht in die Rohrleitung hineinragend
B - einragend, aber nicht gebrochen- oberhalb der Mitte - tiefster Punkt liegt oberhalb der horizontalen Mittellinie
C - einragend, aber nicht gebrochen- unterhalb der Mitte - tiefster Punkt liegt unterhalb der horizontalen Mittellinie
D - einragend und gebrochen
Querschnittsminderung , wenn es sich nicht um einen Dichtring handelt
Die Lage sollte aufgezeichnet werden. Wenn ein Dichtring vorhanden ist, müssen die Anfangs- und Endbezeichnungen den Teil des Querschnitts festlegen, wo der Dichtring fehlt.
