Kodierungen und Schadensbilder.
Hier ist der Schadenskatalog zu finden.
-
Kodes zu Leitungen
-
BA Struktur
- BAA Verformung
- BAB Rissbildung
- BAC Rohrbruch/Einsturz
- BAD Defektes Mauerwerk
- BAE Fehlender Mörtel
- BAF Oberflächenschaden
- BAG Einragender Anschluss
- BAH Schadhafter Anschluss
- BAI Einragendes Dichtungsmaterial
- BAJ Verschobene Verbindung
- BAK Feststellung der Innenauskleidung
- BAL Schadhafte Reparatur
- BAM Schadhafte Schweißnaht
- BAN Poröses Rohr
- BAO Boden sichtbar
- BAP Hohlraum sichtbar
-
AE Grundinformation
-
-
Kodes zu Knoten
-
DA Struktur
- DAA Verformung
- DAB Rissbildung
- DAC Bruch/Einsturz
- DAD Defektes Mauerwerk
- DAE Fehlender Mörtel
- DAF Oberflächenschaden
- DAG Einragender Anschluss
- DAH Schadhafter Anschluss
- DAI Einragendes Dichtungsmaterial
- DAJ Verschobene Verbindung
- DAK Feststellung der Innenauskleidung
- DAL Schadhafte Reparatur
- DAM Schadhaftende Schweißnaht
- DAN Poröse Wand
- DAO Boden sichtbar
- DAP Hohlraum sichtbar
- DAQ Schadhafte Steighilfen
- DAR Schäden an Abdeckung oder Rahmen
-
CE Grundinformation
-
Bilder
Videos
Beschreibung
BDD

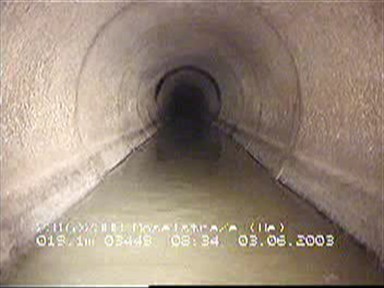

Wasserspiegel
Die Höhe des Wasserspiegels in der Abwasserleitung oder im -kanal. Der Kode muss verwendet werden, wenn dies in anderen Hauptkodes gefordert wird (z.B. BAJ und BAK) oder Rückstau festgestellt ist. Der Auftraggeber kann eine zusätzlich eVerwendung (z.B. bei nicht sichtbarer Sohle) festlegen. Unterbögen in biegesteifen und biegeweichen Rohren sind mit dem Kode BDD als Streckenfeststellung zu beschreiben. Die Station mit der größten Quantifizeirung muss dabei mi dem Kode C dokumentiert werden.
Abwasser in der Rohrleitung ist:
A - klar - Sohle sichtbar
C - trüb
D - gefärbt
E - trüb und gefärbt
A - klar - Sohle sichtbar
C - trüb
D - gefärbt
E - trüb und gefärbt
Wasserstand über der Kanalsohle als Prozentwert des Durchmessers oder der lichten Höhe. Als Quantifizierung ist immer der Prozentwert der lichten Höhe anzugeben.
