Kodierungen und Schadensbilder.
Hier ist der Schadenskatalog zu finden.
-
Kodes zu Leitungen
-
BA Struktur
- BAA Verformung
- BAB Rissbildung
- BAC Rohrbruch/Einsturz
- BAD Defektes Mauerwerk
- BAE Fehlender Mörtel
- BAF Oberflächenschaden
- BAG Einragender Anschluss
- BAH Schadhafter Anschluss
- BAI Einragendes Dichtungsmaterial
- BAJ Verschobene Verbindung
- BAK Feststellung der Innenauskleidung
- BAL Schadhafte Reparatur
- BAM Schadhafte Schweißnaht
- BAN Poröses Rohr
- BAO Boden sichtbar
- BAP Hohlraum sichtbar
-
AE Grundinformation
-
-
Kodes zu Knoten
-
DA Struktur
- DAA Verformung
- DAB Rissbildung
- DAC Bruch/Einsturz
- DAD Defektes Mauerwerk
- DAE Fehlender Mörtel
- DAF Oberflächenschaden
- DAG Einragender Anschluss
- DAH Schadhafter Anschluss
- DAI Einragendes Dichtungsmaterial
- DAJ Verschobene Verbindung
- DAK Feststellung der Innenauskleidung
- DAL Schadhafte Reparatur
- DAM Schadhaftende Schweißnaht
- DAN Poröse Wand
- DAO Boden sichtbar
- DAP Hohlraum sichtbar
- DAQ Schadhafte Steighilfen
- DAR Schäden an Abdeckung oder Rahmen
-
CE Grundinformation
-
Bilder
Videos
Beschreibung

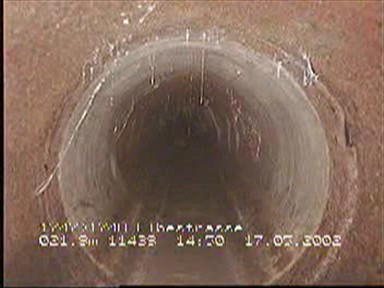

BCB
Punktuelle Reparatur
Ein kurzer Abschnitt der Abwasserleitung oder des Abwasserkanals wurde repariert.
Der Kode ist nur für sanierte Kanalstrecken mit Reparaturverfahren und ggf. als Mehrfachbeschreibung nach BCA anzuwenden.
Es ist nur Charakterisierung (Z) in Verbindung mit einer standardisierten Anmerkung zugelassen.
Bei Reparaturstellen darf ein vorliegender Werkstoffwechsel nur bei Rohraustausch vermerkt werden.
Art der Reparatur:
Z - anderes grabenloses Reparaturverfahren - wenn dies verwendet wird, müssen weitere Angaben als Anmerkung aufgezeichnet werden. Zur Optimierung der Beschreibungen bei Charakterisierung (Z) wird eine Auswahltabelle standardisierter Zustände eingeführt. Die Anmerkung (Z) darf nur verwendet werden, sofern die Beschreibung nicht mit anderen Anmerkung möglich ist. Die jeweils zutreffenden Beschreibungen sind auszuwählen und über die Charakterisierung (Z) in den Anmerkungen einzutragen. Die Verwendung der Anmerkung (G) soll im Rahmen der Inspektion von Knoten erfolgen. Auf Wunsch des Auftraggebers kann dies aber auch im Rahmen der Kanal/Leitungsinspektion erfolgen. Der Quantifizierungshinweis „(Station)“ bzw. „(Station/Umfang)“ bedeutet, dass keine Größenangabe erforderlich ist. Die Notation als Streckeneinsatz (analog Streckenfeststellung, ab 30 cm Länge) sowie die Angaben zur Lage am Umfang und Verbindung sind unabhängig davon vorzunehmen.
Z - anderes grabenloses Reparaturverfahren - wenn dies verwendet wird, müssen weitere Angaben als Anmerkung aufgezeichnet werden. Zur Optimierung der Beschreibungen bei Charakterisierung (Z) wird eine Auswahltabelle standardisierter Zustände eingeführt. Die Anmerkung (Z) darf nur verwendet werden, sofern die Beschreibung nicht mit anderen Anmerkung möglich ist. Die jeweils zutreffenden Beschreibungen sind auszuwählen und über die Charakterisierung (Z) in den Anmerkungen einzutragen. Die Verwendung der Anmerkung (G) soll im Rahmen der Inspektion von Knoten erfolgen. Auf Wunsch des Auftraggebers kann dies aber auch im Rahmen der Kanal/Leitungsinspektion erfolgen. Der Quantifizierungshinweis „(Station)“ bzw. „(Station/Umfang)“ bedeutet, dass keine Größenangabe erforderlich ist. Die Notation als Streckeneinsatz (analog Streckenfeststellung, ab 30 cm Länge) sowie die Angaben zur Lage am Umfang und Verbindung sind unabhängig davon vorzunehmen.
Die Lage sollte aufgezeichnet werden. Sofern Reparaturen an Zulaufeinbindungen zu beschreiben sind, ist die BCB-bezogene Lage am Umfang identisch mit der Zulauflage des Anschlusses (BCA) zu beschreiben.
