Kodierungen und Schadensbilder.
Hier ist der Schadenskatalog zu finden.
-
Kodes zu Leitungen
-
BA Struktur
- BAA Verformung
- BAB Rissbildung
- BAC Rohrbruch/Einsturz
- BAD Defektes Mauerwerk
- BAE Fehlender Mörtel
- BAF Oberflächenschaden
- BAG Einragender Anschluss
- BAH Schadhafter Anschluss
- BAI Einragendes Dichtungsmaterial
- BAJ Verschobene Verbindung
- BAK Feststellung der Innenauskleidung
- BAL Schadhafte Reparatur
- BAM Schadhafte Schweißnaht
- BAN Poröses Rohr
- BAO Boden sichtbar
- BAP Hohlraum sichtbar
-
AE Grundinformation
-
-
Kodes zu Knoten
-
DA Struktur
- DAA Verformung
- DAB Rissbildung
- DAC Bruch/Einsturz
- DAD Defektes Mauerwerk
- DAE Fehlender Mörtel
- DAF Oberflächenschaden
- DAG Einragender Anschluss
- DAH Schadhafter Anschluss
- DAI Einragendes Dichtungsmaterial
- DAJ Verschobene Verbindung
- DAK Feststellung der Innenauskleidung
- DAL Schadhafte Reparatur
- DAM Schadhaftende Schweißnaht
- DAN Poröse Wand
- DAO Boden sichtbar
- DAP Hohlraum sichtbar
- DAQ Schadhafte Steighilfen
- DAR Schäden an Abdeckung oder Rahmen
-
CE Grundinformation
-
Bilder
Videos
Beschreibung
BBF
Infiltration

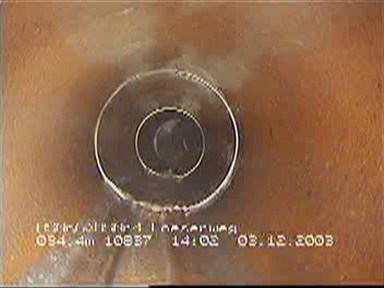

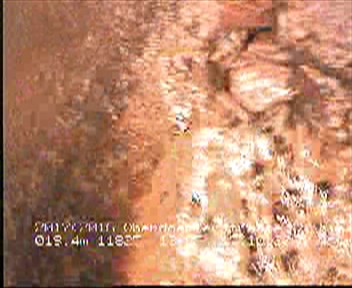

Eindringen von Wasser durch die Rohrwand oder durch Rohrverbindungen oder Schadstellen. Der Kode kann selbstständig oder in Verbindung mit einem Primärschaden verwendet werden.
Intensität des Infiltation:
Charakteriserung (A) muss verwendet werden, wenn Feuchtigkeit sichtbar ist.
A - Schwitzen - langsames Eindringen von Wasser - keine sichtbaren Tropfen. Charakterisierung (A) muss verwendet werden, wenn Feuchtigkeit sichtbar ist.
B - Tropfen - Eintropfen - kein kontinuierliches Fließen
C - Fließen - kontinuierliches Fließen
D - Spritzen - Eindringen unter Druck
A - Schwitzen - langsames Eindringen von Wasser - keine sichtbaren Tropfen. Charakterisierung (A) muss verwendet werden, wenn Feuchtigkeit sichtbar ist.
B - Tropfen - Eintropfen - kein kontinuierliches Fließen
C - Fließen - kontinuierliches Fließen
D - Spritzen - Eindringen unter Druck
Die Lage des Eintrittspunktes/ Eintrittbereiches ist aufzuzeichnen.
