Kodierungen und Schadensbilder.
Hier ist der Schadenskatalog zu finden.
-
Kodes zu Leitungen
-
BA Struktur
- BAA Verformung
- BAB Rissbildung
- BAC Rohrbruch/Einsturz
- BAD Defektes Mauerwerk
- BAE Fehlender Mörtel
- BAF Oberflächenschaden
- BAG Einragender Anschluss
- BAH Schadhafter Anschluss
- BAI Einragendes Dichtungsmaterial
- BAJ Verschobene Verbindung
- BAK Feststellung der Innenauskleidung
- BAL Schadhafte Reparatur
- BAM Schadhafte Schweißnaht
- BAN Poröses Rohr
- BAO Boden sichtbar
- BAP Hohlraum sichtbar
-
AE Grundinformation
-
-
Kodes zu Knoten
-
DA Struktur
- DAA Verformung
- DAB Rissbildung
- DAC Bruch/Einsturz
- DAD Defektes Mauerwerk
- DAE Fehlender Mörtel
- DAF Oberflächenschaden
- DAG Einragender Anschluss
- DAH Schadhafter Anschluss
- DAI Einragendes Dichtungsmaterial
- DAJ Verschobene Verbindung
- DAK Feststellung der Innenauskleidung
- DAL Schadhafte Reparatur
- DAM Schadhaftende Schweißnaht
- DAN Poröse Wand
- DAO Boden sichtbar
- DAP Hohlraum sichtbar
- DAQ Schadhafte Steighilfen
- DAR Schäden an Abdeckung oder Rahmen
-
CE Grundinformation
-
Bilder
Videos
Beschreibung

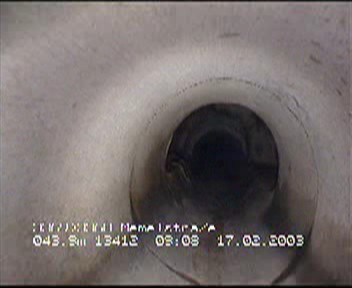

BAB
Rissbildung
Der Kode darf nur für alle Risse ohne Verschiebung der Rohrsegmente untereinander. Deformation muss ggf. zusätzlich beschreiben werden. Über abweichende Toleranzwerte bei der Charakterisierung 1 entscheidet der Auftraggeber.
An Querrissen ggf. vorhandenen Versatz muss als Anmerkung zum Kode dokumentiert werden.
Scherbenförmige Rissbildung muss mit Charakterisierung 2 (C) beschrieben werden.
Art der Rissbildung:
A - Oberflächenriss (Haarriss) - ein Riss, der nur an der Oberfläche auftritt. Bei Charakterisierung A wird die Quantifizierung nicht gefordert.
B - Riss - Risslinien an der Rohrwand erkennbar, Segmente noch am Platz. Charakterisierung B gilt für eine Quantifizierung >= 0,5 mm
C - Klaffender Riss - offener Spalt in der Rohrwand erkennbar, Segmente noch am Platz. Charakterisierung C gilt für eine Quantifizierung >= 5 mm
A - Oberflächenriss (Haarriss) - ein Riss, der nur an der Oberfläche auftritt. Bei Charakterisierung A wird die Quantifizierung nicht gefordert.
B - Riss - Risslinien an der Rohrwand erkennbar, Segmente noch am Platz. Charakterisierung B gilt für eine Quantifizierung >= 0,5 mm
C - Klaffender Riss - offener Spalt in der Rohrwand erkennbar, Segmente noch am Platz. Charakterisierung C gilt für eine Quantifizierung >= 5 mm
Verlauf der Rissbildung:
A - in Längsrichtung - ein Riss oder Bruch, der im Wesentlichen parallel zur Rohrachse verläuft;
B - am Rohrumfang - ein Riss oder Bruch, der im Wesentlichen am Rohrumfang verläuft; An Querrissen ggf. vorhandener Versatz muss als Anmerkung zum Kode dokumentiert werden.
C - komplexe Rissbildung - eine Gruppe von Rissen, die nicht als Längs- oder Querriss beschrieben werden können; Scherbenförmige oder von einem Punkt ausgehende Rissbildung muss mit Charakterisierung 2 (C) beschreiben werden.
D - gewundene oder spiralförmige Rissbildung
E - von einem Punkt ausgehende Ausbreitung (sternförmige Rissbildung)
A - in Längsrichtung - ein Riss oder Bruch, der im Wesentlichen parallel zur Rohrachse verläuft;
B - am Rohrumfang - ein Riss oder Bruch, der im Wesentlichen am Rohrumfang verläuft; An Querrissen ggf. vorhandener Versatz muss als Anmerkung zum Kode dokumentiert werden.
C - komplexe Rissbildung - eine Gruppe von Rissen, die nicht als Längs- oder Querriss beschrieben werden können; Scherbenförmige oder von einem Punkt ausgehende Rissbildung muss mit Charakterisierung 2 (C) beschreiben werden.
D - gewundene oder spiralförmige Rissbildung
E - von einem Punkt ausgehende Ausbreitung (sternförmige Rissbildung)
Breite des Risses in mm.Die Quantifizierung erfolgt für Werte kleiner 1 mm mit einer Nachkommastelle.
Die Lage sollte aufgezeichnet werden
